箱式變電站的接地電阻值為什么被要求是4歐姆?

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-09 09:26:55
導讀:箱式變電站接地為保證電氣設備正常工作和人身安全而采取的一種用電安全措施。接地通過金屬導線與接地裝置連接來實現。接地裝置將電氣設備和其他生產設備上可能產生的漏電流、靜電荷以及雷電電流等引入地下,從而避免人身觸電和可能發生的火災、爆炸等事故。接地的效果,就是看接地電阻的阻值來判斷,接電電阻大了接地效果就

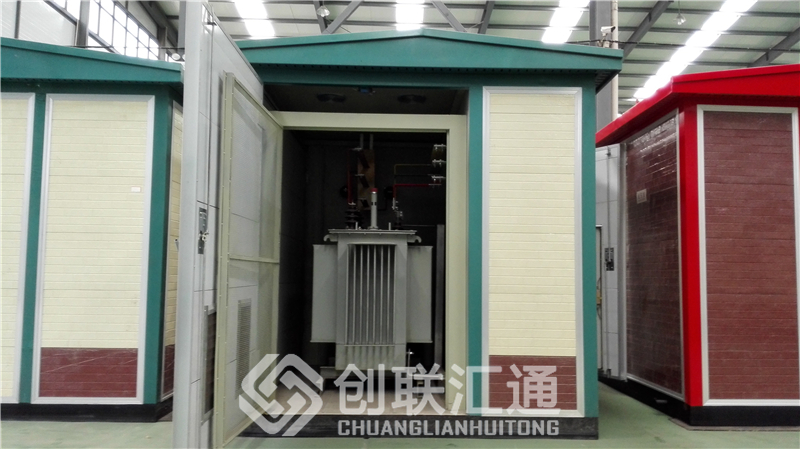

箱式變電站接地為保證電氣設備正常工作和人身安全而采取的一種用電安全措施。接地通過金屬導線與接地裝置連接來實現。接地裝置將電氣設備和其他生產設備上可能產生的漏電流、靜電荷以及雷電電流等引入地下,從而避免人身觸電和可能發生的火災、爆炸等事故。


接地的效果,就是看接地電阻的阻值來判斷,接電電阻大了接地效果就不好,就起不到應有的作用。那么為什么箱式變電站的接地電阻通常被要求是 ≤4Ω 呢?下面我們一起來分析一下。
接地電阻≤4Ω是有條件的,即這個要求只是針對高壓系統接地方式為[不接地]、[諧振接地]、[高電阻接地]的情況,并不適用于高壓系統接地方式為有效接地的情況。

高壓系統接地方式為[不接地]、[諧振接地]、[高電阻接地]時,高壓側的接地故障電流相對較小,一般不大于10A。這個10A的電流在箱變接地電阻Rb上產生的故障電壓降就為4x10=40V。

而低壓配電的系統接地與高壓配電裝置的保護接地往往是共用的接地極的,所以低壓側PE線對地電位也升高至40V,這個值小于人身電擊的預期故障接觸電壓限值50V,從而當高壓側發生接地故障時引起低壓側電擊事故的幾率會很小。
