首頁>>產品中心>>干式變壓器SGB10系列H級10kv干式變壓器
SGB10系列H級10kv干式變壓器
分享到:

SGB10系列H級10kv干式變壓器

【額定容量】:100-2500kva 【額定電壓】:10kv
【聯結組別編號】:Dyn11,Yyno
產品價格 ??
產品用途

  商業中心、學校、鐵路、機場、工廠、隧道、地鐵、地下電站、發電廠、實驗室、車站、高層建筑、購物中心、以及石油化工、核電站、核潛艇等特殊環境。

全國24小時銷售熱線:13263317831

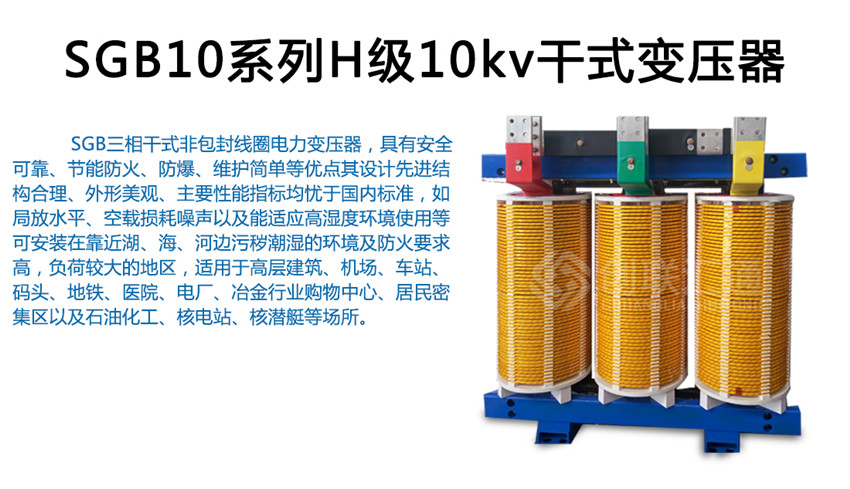

 SGB10系列非包封H級干式電力變壓器產品介紹

SG10系列非包封干式變壓器的承受熱沖擊能力強、過負載能力大、難燃、防火性能高、對濕度,灰塵不敏感等優勢,造就了其廣泛的適應性。SG10系列干式變壓器最適宜用于防火要求高,負荷波動大以及污穢潮濕的惡劣環境中。如高層建筑、機場、地鐵、發電廠、冶金、醫院、購物中心、居民密集區、石化、核電、核潛艇等重要場所。

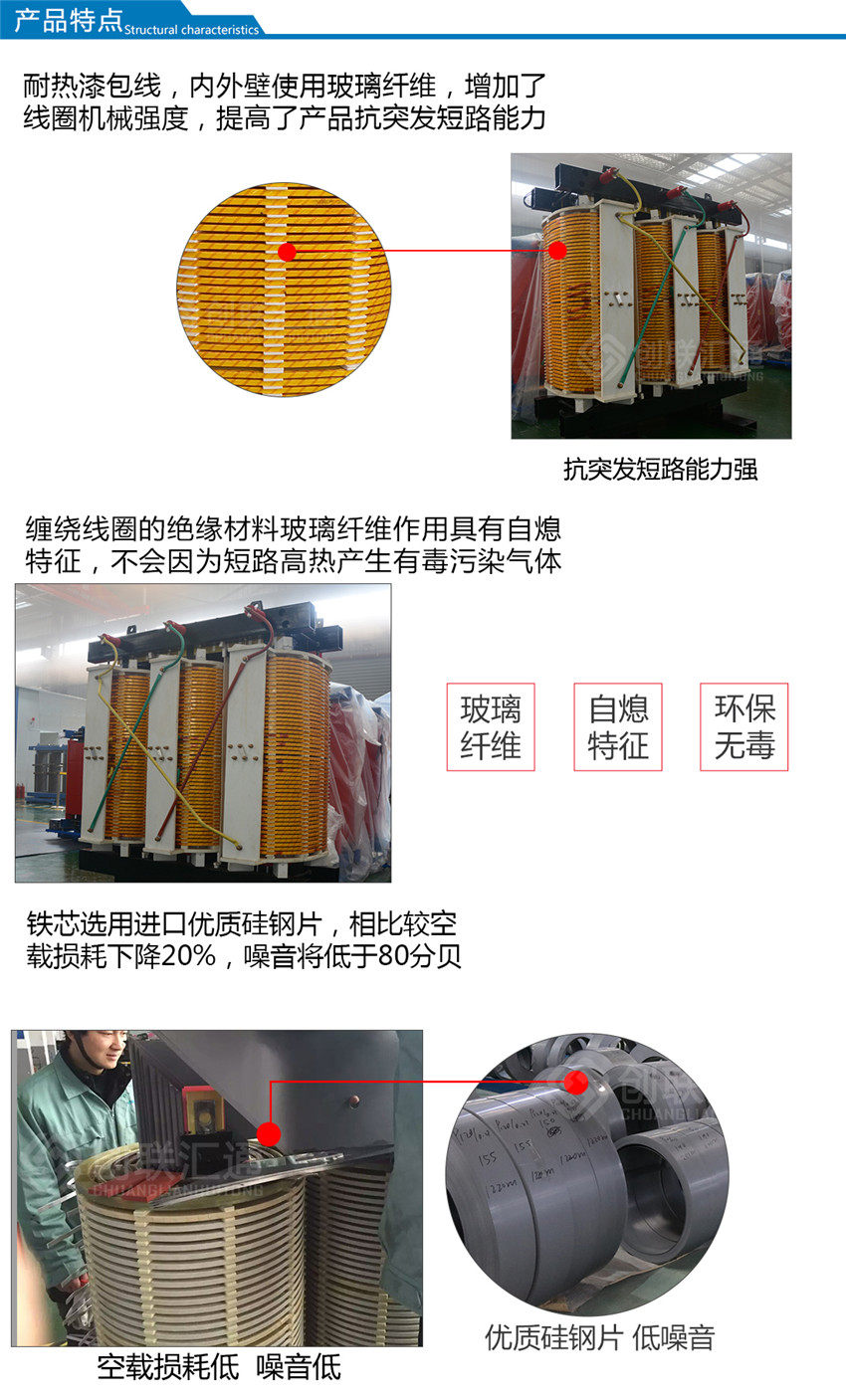

 SGB10系列非包封H級干式電力變壓器結構特點
    1.獨特的瓷絕緣結構,采用絕緣筒和高頻陶瓷墊塊,不變形。
    2.高、低線圈先用NOMEX絕緣材料,并經VIP真空加壓設備多次浸漬特殊配方的H級絕緣,多次烘焙以后,外用高強度絕緣材料密封,并高溫固化。高壓線圈采用機械強度高,散熱條件好的連續式結構。
    3.鐵芯采用高導磁性能硅鋼片疊裝而成,步進式45°全斜結構,繞組與鐵芯采用彈性固定裝置,使變壓器具有較低的空載損耗和噪音。鐵芯表面經特殊工藝處理。鐵芯由拉螺桿適度夾緊、上、下夾件由拉板連接并與底座,繞組固定為一體,繞組通過彈性墊塊固定,緩沖結構可減輕繞組的震動強度和降低噪音。
    4.引出線端子固定在繞組上部,分接頭在繞組中部,低壓線端子為板式導電排,并采用冷壓焊。

 SG(B)系列非包封H級干式電力變壓器性能特點
    1.散熱條件好,熱壽命長,過負荷能力強,在120%長期過負荷、IP45條件下無強迫風冷,可長期滿負荷運行。
    2.安全及阻燃性能,在800℃高溫長時燃燒下無煙霧產生。
    3.抗熱擊能力(可以在-50℃下立即加滿負荷)。
    4.防水密封性,良好的增水性、防潮性。
    5.獨特的線圈結構和強場計算,使產品幾乎無局放產生。
    6.損耗低,節能效果好,與SC9系列干式變壓器相比空載損耗平均下降10%,負載損耗下降5%。
    7.壽命期后可輕易將絕緣材料和銅線分離回收利用,不污染環境

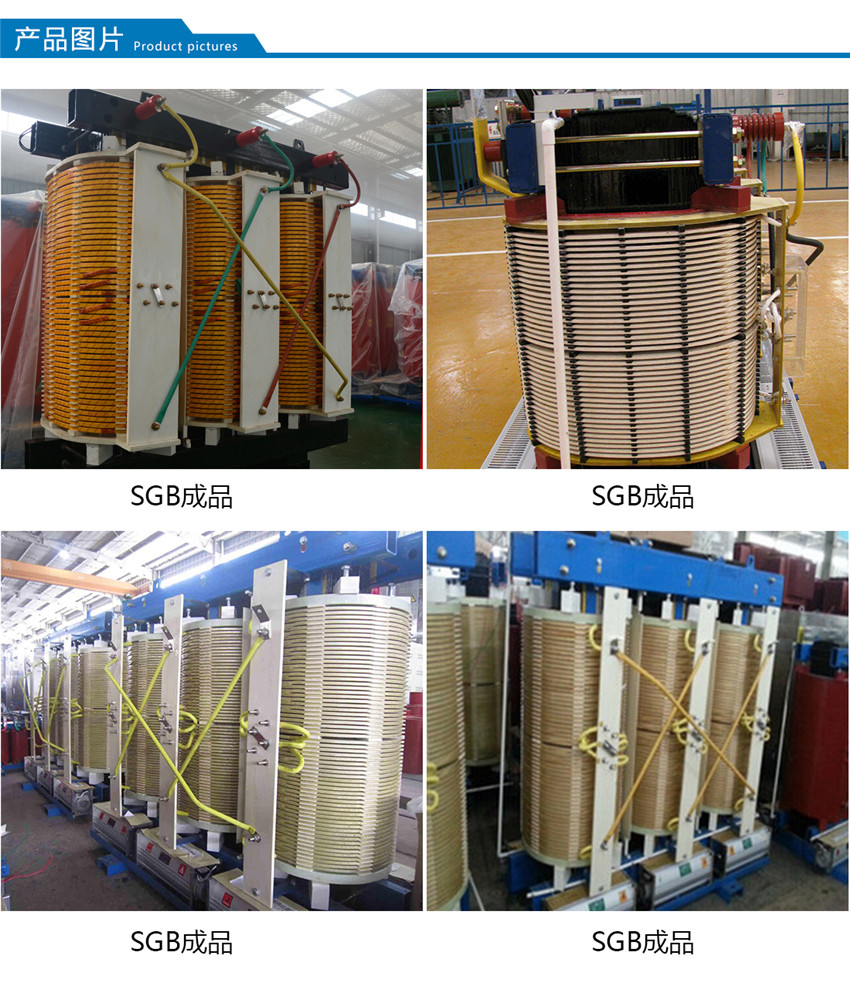

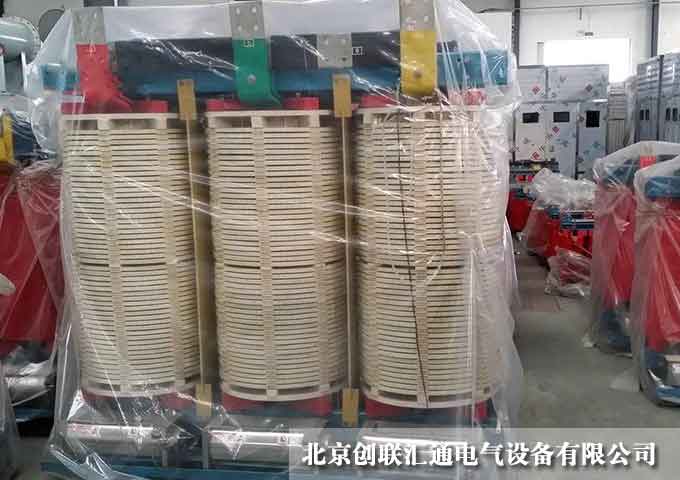

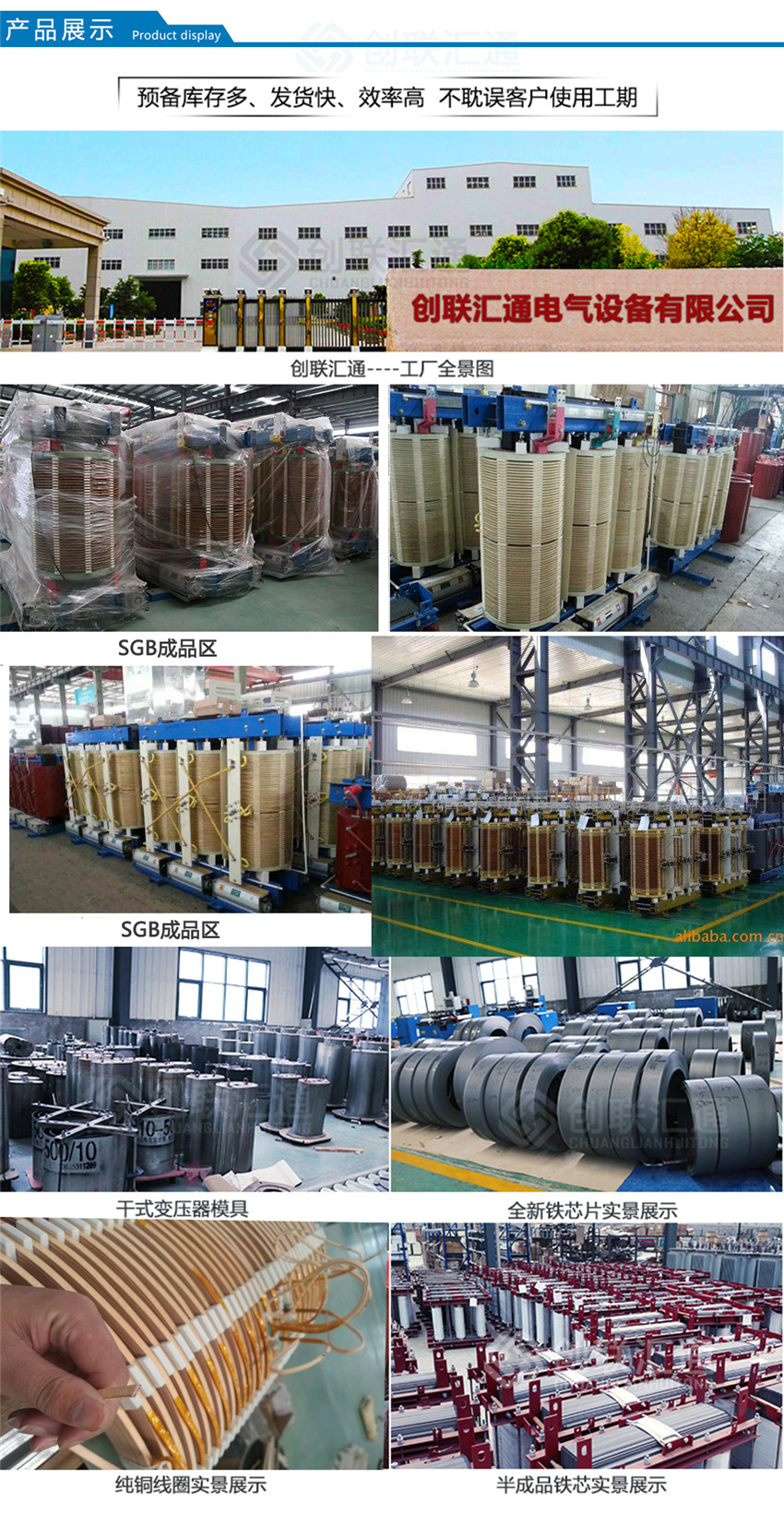

產品圖片



產品參數

10KV級SG(B)10型H級絕緣非包封線圈干式變壓器主要性能參數:

型號 額定容量(KVA) 聯接組標 電壓組合(KV) 空載損耗(W) 負載損耗(W)145℃ 空載電流(%) 短路抗阻(%)
高壓 分接范圍 低壓 企標 企標 企標
SG(B)10-100 100 Yyn0

Dyn11
10
6.3
6

±5%
±2×2.5%

0.4 400 510 1880 2550 2.4 2.4 4.0
SG(B)10-160 160 560 700 2550 3650 2.0 2.0
SG(B)10-200 200 630 820 3100 4680 2.0 2.0
SG(B)10-250 250 760 950 3600 5500 1.8 2.0
SG(B)10-315 315 880 1100 4600 6600 1.8 1.8
SG(B)10-400 400 1040 1300 5400 7800 1.8 1.8
SG(B)10-500 500 1200 1500 6600 9350 1.8 1.8
SG(B)10-630 630 1340 1680 7900 11500 1.6 1.6 6.0
SG(B)10-800 800 1690 2120 9500 13600 1.3 1.6
SG(B)10-1000 1000 1980 2480 11400 15700 1.3 1.4
SG(B)10-1250 1250 2350 2980 12500 18400 1.3 1.4
SG(B)10-1600 1600 2700 3420 13900 21300 1.3 1.4
SG(B)10-2000 2000 3320 4150 17500 25000 1.2 1.2
SG(B)10-2500 2500 4000 50000 20300 29100 1.2 1.2

以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
