首頁>>產品中心>>干式變壓器SCB10-RL系列卷鐵心干式變壓器

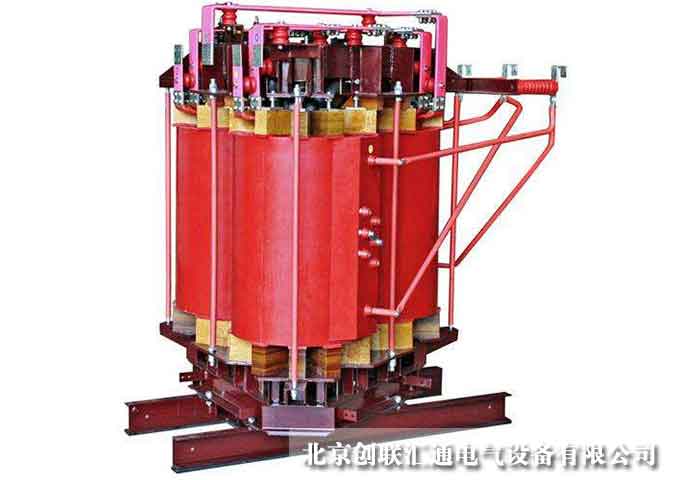

SCB10-RL系列卷鐵心干式變壓器
分享到:

SCB10-RL系列卷鐵心干式變壓器

【額定容量】:100-2500kva      【額定電壓】:10kv
【聯結組別編號】:Dyn11,Yyno
產品價格 ??
產品用途

     商業中心,工廠,高層建筑、商務中心、劇院、賓館、隧道、地鐵、醫院,學校,鐵路,機場,地下電站、實驗室、車站、碼頭、冶煉行業,等重要特殊場所。

全國24小時銷售熱線:13263317831



產品簡介

    樹脂絕緣立體卷鐵心干式變壓器,以多項發明轉化,自主研制開發.采用立體三角形卷鐵心核心部件,經過拼裝和退火后,三相磁路完全對稱.磁組大大減小,激磁電流、穿戴損耗顯著降低。上、下夾件均為整體式,保護整個鐵心在制造、運輸、安裝過程中不受外力.且可有效壓緊和支承線圈,提高了變壓器抗突發短路能力。型鋼結構的夾件,有效抑制噪聲在夾件內的振蕩,使變壓器的噪聲保持在理想狀態。環氧樹脂包封的線圈,線圈導體與樹脂絕緣層形成一個完整的剛體,機械強度好.耐受短路的能力強,且環氧樹脂的耐壓強度高.另外由于整個線圈導體都被環氧樹脂的固體絕緣所包封.因而不僅潮氣難于浸入,而且也完全阻斷了導體被各種有害氣體的腐蝕性化學成份侵害的可能,因而其防潮與防污的性能特別好。
    樹脂澆注立體卷鐵心干式變壓器除具有常規干式變壓器安全、過載能力強等到優點外,還具有環保、空載損耗與激磁電流小,噪音低,防潮、防腐、耐受短路能力強、耐受沖擊過電壓性能好、體積小,重量輕,外形美觀等特點。產品主要性能指標均優于內標準。最適宜用于防火要求高的環境中,適用于高層住宅、機場、車站、碼頭、地鐵、醫院.發電廠、冶金行業、購物中心、居民密集區及石油化工、核電站、核潛艇等場所。
    新型高新技術變壓器產品樹脂澆注立體卷鐵心干式變壓器,提供節能、環保、防潮、防腐、耐受短路能力強、耐受沖擊過電壓性能強的全新變壓器增值方案。

立體三角形卷鐵心
采用立體三角形結構,將鐵心的排列方式進行了更加合理的組合,采用三個完全相同的單框拼合成立體等邊三角形,實現產品的三相鐵心磁路完全對稱等長.確保三相供電平衡,并使磁阻大大減小,激磁電流,空載損耗顯著降低。
鐵心固化采用立體三角形卷鐵心專有固化工藝,固化效果好.保證鐵心在裝配、運輸及運行過程中不變形,從而降低鐵心空載損耗及噪聲。
這種結構的優點是:
節能效果顯著:立體三角形卷鐵心無接逢,即不存在高能耗區,可充分發揮優質鐵心材料高導磁特點,最大地減少因接逢處形成的空氣隙帶來的損耗。
小型化:空間利用系數高,變壓器采用三角形結構,故體積比常規變壓器小,結構緊湊、外形美觀、占地面積小。
低噪音:由于立體三角形卷鐵心是由幾種梯形料帶依次卷繞而成,硅鋼帶之間卷繞緊密,硅鋼帶的導磁方向與鐵心的磁路方向完全一致,工作時振動小,可以解決疊鐵心因磁路不連貫而發出的噪音.可將噪音降低至最低限度。

繞組
線圈由高壓線圈與低壓線圈組成,低壓線圈為箔式或圓筒式結構,且端絕緣用樹脂混料粘封;高壓線圈采用分段日筒式結構,且整個線圈導體都被環氧樹脂的固體絕緣層所包封。
根據變壓器容最的大小在線圈內層設置能雙向散熱的軸身散熱風道。
層間用OMO 預浸布熱固化成型,在繞組加工以后放入烘爐固化使之成為有極強抗短路能力繞組。同時315kVA 及上容最低壓采用箔式繞組.低壓采用箔式繞組.具備以下優點:線圈兩端無螺角,因而不平衡安匝大幅度減小。抗短路能力可大大增強。繞組匝數按幅向布置,風道設置可以更加靈活適用,具有很強的散熱性能。繞組匝間電容大,電位梯度小,抗沖擊電壓能力強。
高壓線圈采用分段口筒式結構,且整個線圈導體都被環氛樹脂的固體絕緣層所包封,環抓樹脂及固化劑選用亨斯邁精細化工部(HUNTSMAN )高等級絕緣材料。線圈導體與樹脂絕緣層形成一個完整的剛體,機械強度好,耐受短路的能力強,且環氛樹脂的耐壓強度高.另外由于整個線圈導體都被環氧樹脂的固體絕緣層所包封,因而不僅潮氣難于浸入,而而且也完全阻斷了導體被各種有害氣體和腐蝕性化學成份侵害的可能,因而其防潮與防污的性能特別好。

真空壓力澆注
高壓采用薄絕緣澆注結構,在真空狀惡T(3-5mbar)用環氧樹脂混全填料澆注而成。澆注過程嚴格控制烘焙、預熱,澆注,保真空,卸壓、凝膠、固化、脫模等工藝過程控制的溫度,真空度,杜絕澆注后繞組出現氣泡、開裂等各種缺陷。澆注的樹脂混合料可完全浸透到線圈的各個間隙中,杜絕空隙的存在,有效的抑制局部放電現象產生,局部放電最不超過10pC.

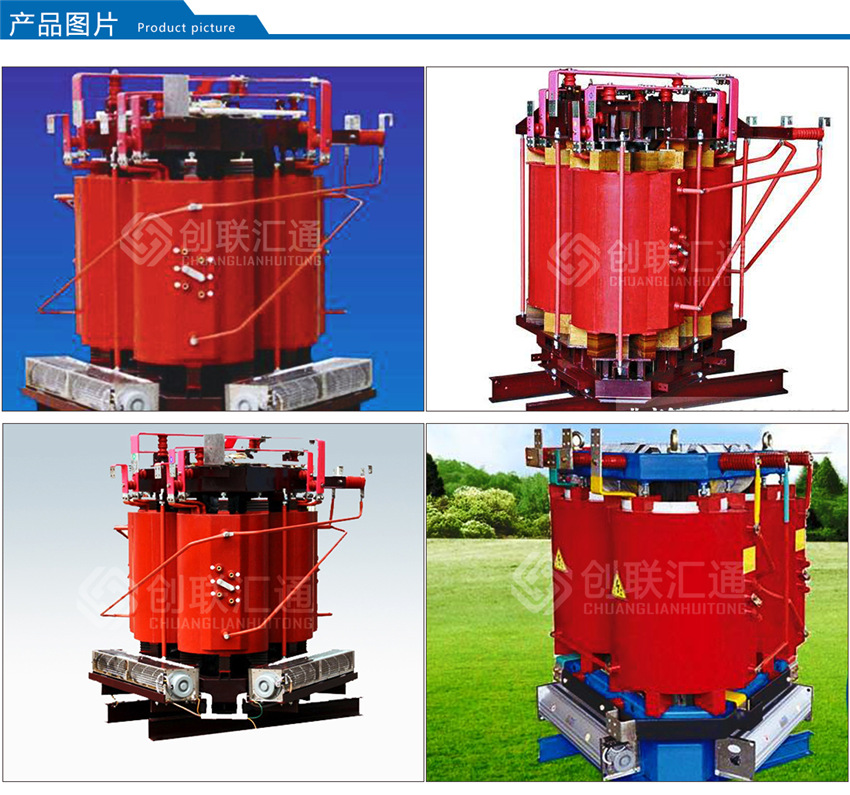

產品圖片

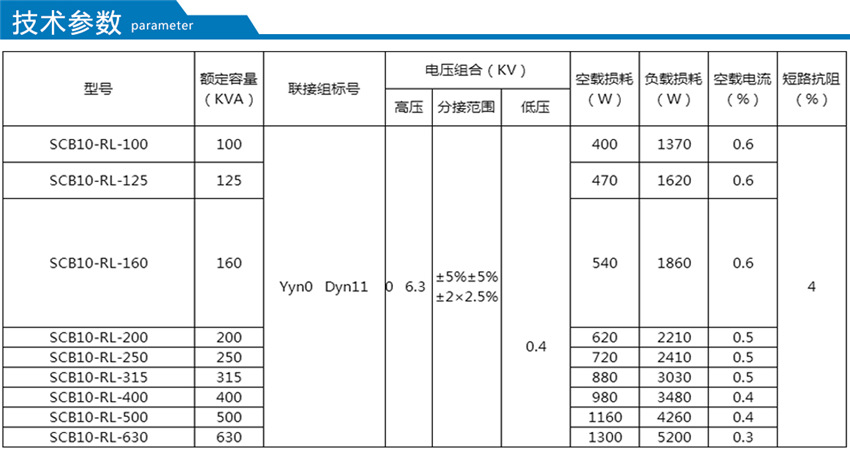

產品參數

10KV級SCB10-RL-RL系列卷鐵心干式變壓器主要性能參數:

型號 額定容量(KVA) 聯接組標號 電壓組合(KV) 空載損耗(W) 負載損耗(W) 空載電流(%) 短路抗阻(%)
高壓 分接范圍 低壓
SCB10-RL-100 100 Yyn0

Dyn11
10
6.3
6

±5%
±2×2.5%

0.4 400 1370 0.6 4.0
SCB10-RL-125 125 470 1620 0.6
SCB10-RL-160 160 540 1860 0.6
SCB10-RL-200 200 620 2210 0.5
SCB10-RL-250 250 720 2410 0.5
SCB10-RL-315 315 880 3030 0.5
SCB10-RL-400 400 980 3480 0.4
SCB10-RL-500 500 1160 4260 0.4
SCB10-RL-630 630 1300 5200 0.3 6.0
SCB10-RL-800 800 1520 6080 0.3
SCB10-RL-1000 1000 1770 7100 0.3
SCB10-RL-1250 1250 2090 8460 0.25
SCB10-RL-1600 1600 2450 10240 0.25
SCB10-RL-2000 2000 3050 12620 0.2
SCB10-RL-2500 2500 3600 14990 0.2

以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
