干式變壓器容量

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-07-20 02:56:05

導讀：干式變壓器容量大容量：從50～2500kVA配電變壓器為主的干式變壓器，向10000～20000kVA/35kV電力變壓器拓展，隨著城市用電負荷不竭增加，城網地域變電所越來越深切城市中心區、居民小區

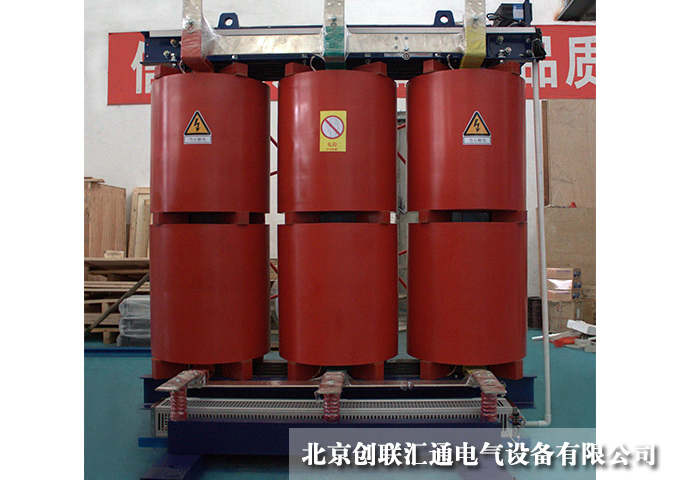

干式變壓器容量

　　大容量：從50～2500kVA配電變壓器為主的干式變壓器，向10000～20000kVA/35kV電力變壓器拓展，隨著城市用電負荷不竭增加，城網地域變電所越來越深切城市中心區、居民小區、大型廠礦等負荷中心，35kV大容量的小區中心供電電力變壓器將獲遍及操縱。

　　干式變壓器：依托空氣對流遏制冷卻，通俗用于部門照明、電子線路。機械設備等變壓器，在電力系統中，通俗汽機變壓器、鍋爐變壓器、除灰變壓器、除塵變壓器、脫硫變壓器等都是干式變壓器，變比為6000V/400V和10KV/400V，用于帶額定電壓380V的負載。簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。

　　干式變壓器參數

　　1、操縱頻次：50 / 60HZ ；

　　2、空載電流：< 4 % ；

　　3、耐壓強度：2000V / min無擊穿；測試儀器：YZ1802 耐壓試驗儀（20mA) ；

　　4、絕緣等第：F級（分外等第可定制）；

　　5、絕緣電阻：≥2M歐姆測試儀器：ZC25B 一4 型兆歐表<1000 V）；

　　6、連接編制：Y/Y 、△/Y0 、Yo/△，自耦式（可選）；

　　7、線圈答應溫升：I00K；

　　8、散熱編制：自然風冷或溫控自動散熱；

　　9、噪音系數：≤30dB

　　干式變壓器的接線編制：

　　1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

　　2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求；遵照2-2.5A/min2電流密度建設為好。

　　3、輸入、輸出三相電源線應按變壓器接線板母線色采黃、綠、紅分袂接A 相、B 相、C 相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼和變壓器中心點相連接.平常我們說的地線與零線都是從變壓器中性點引出的。（如變壓器有機箱應與箱體地線標識表記標幟對應相連接）。

　　搜檢輸入輸出線，確認精確無誤。

　　4、先空載通電，觀察測試輸入輸出電壓適合要求。同時觀察機器

　　內部是否是有異響、打火、異味等非普通現象，若有極度，請立即斷開輸入電源。

　　5、當空載測試完成且一般后，方可接入負載。
